duim buisdiameter

Pijpdiameter in inches, Wat zijn pijpdiameters? Wat zijn de pijpdiameters in DN? Pijpdiametertabel, pijpdiametertabel DN, — Buisdiameter in inches

In het verleden hadden de afmetingen van inchpijpen betrekking op de binnendiameter. Een 1 inch pijp had een binnendiameter van 25,4 mm. In die tijd was de kwaliteit van staal niet zo goed als tegenwoordig en de buitendiameter van een 1 inch pijp was ongeveer 33 mm. Ook vormdelen, fittingen en gereedschappen werden op deze maat gemaakt.

Door de gebruikte materialen te verbeteren, kon de wanddikte van de buizen steeds verder worden teruggebracht. Omdat de vormdelen, fittingen en gereedschappen voor de buitendiameter van ca. 33 mm werden vervaardigd, werd de binnendiameter van de buizen groter. De inchbuizen komen daarom niet meer overeen met de huidige standaard inchmaten en worden nu metrisch gedefinieerd. Als je tegenwoordig een inchpijp hebt met een buitendiameter van ongeveer 33 mm, dan heb je het over een 1 inch pijp. De binnendiameter is niet gedefinieerd in een standaard en kan variëren.

Zoals je kunt zien, is het niet eenvoudig om de juiste inchpijp te vinden.

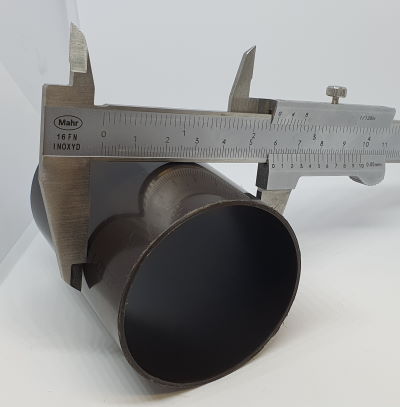

Voorbeeld: 1 inch pijp buitendiameter

1 inch pijp buitendiameter = min. 32,89mm - max. 33,25mm

In onderstaande tabel vind je alle gangbare inch buis buitendiameters.

werbung links1

Inch buis buitendiameter volgens DIN EN ISO 228-1 en DIN 2999

Inch buis buitendiameter, Whitworth schroefdraad voor buizen en hulpstukken met schroefdraad; cilindrische binnendraad en conische buitendraad, schroefdraadafmetingen

Inch schroefdraad	Inch pijp buitendiameter min.	Inch pijp buitendiameter max.
1/16 inch pijp	7,51 mm	7,72 mm
1/8 inch pijp	9,51 mm	9,73 mm
1/4 inch pijp	12,91 mm	13,12 mm
3/8 inch pijp	16,41 mm	16,66 mm
1/2 inch pijp	20,67 mm	20,96 mm
5/8 inch pijp	22,63 mm	22,91 mm
3/4 inch pijp	26,16 mm	26,44 mm
7/8 inch pijp	29,92 mm	30,20 mm
1 inch pijp	32,89 mm	33,25 mm
1 1/8 inch pijp	37,54 mm	37,90 mm
1 1/4 inch pijp	41,55 mm	41,91 mm
1 1/2 inch pijp	47,44 mm	47,80 mm
1 3/4 inch pijp	53,39 mm	53,75 mm
2 inch pijp	59,25 mm	59,61 mm
2 1/4 inch pijp	65,27 mm	65,71 mm
2 1/2 inch pijp	74,75 mm	75,18 mm
2 3/4 inch pijp	81,10 mm	81,53 mm
3 inch pijp	87,45 mm	87,88 mm
3 1/2 inch pijp	99,99 mm	100,33 mm
4 inch pijp	112,60 mm	113,03 mm
4 1/2 inch pijp	125,30 mm	125,73 mm
5 inch pijp	138,00 mm	138,43 mm
5 1/2 inch pijp	150,70 mm	151,13 mm
6 inch pijp	163,40 mm	163,83 mm

* Alle gegevens zonder garantie.

werbung links2

Inch buis buitendiameter volgens DIN EN ISO 6708 en DIN 10255

Inch buis buitendiameter voor leidingcomponenten - Definitie en selectie van DN (nominale diameter)

Inch schroefdraad	DN Diameter Nominaal (Nominale pijpdiameter)	Inch pijpdiameter
1/4 inch pijp	8 mm	13,5 mm
3/8 inch pijp	10 mm	17,2 mm
1/2 inch pijp	15 mm	21,3 mm
3/4 inch pijp	20 mm	26,9 mm
1 inch pijp	25 mm	33,7 mm
1 1/4 inch pijp	32 mm	42,4 mm
1 1/2 inch pijp	40 mm	48,3 mm
2 inch pijp	50 mm	60,3 mm
2 1/2 inch pijp	65 mm	76,1 mm
3 inch pijp	80 mm	88,9 mm
4 inch pijp	100 mm	114,3 mm
5 inch pijp	125 mm	139,7 mm
6 inch pijp	150 mm	168,3 mm
8 inch pijp	200 mm	219,1 mm
10 inch pijp	250 mm	273,0 mm

* Alle gegevens zonder garantie.

Inch buis binnendiameter en buitendiameter - tabel

Buisdiameters voor kunststof drukbuizen (PVC) volgens DIN EN ISO 1452-2 en DIN 8062

Nominale diameter DN	Inch Pijp Binnendiameter	Inch pijp Buitendiameter	Inch pijp Wanddikte
Buizen volgens DIN 8062, serie 4 (nominale druk PN 10 bij 20°C watertemperatuur)
DN 50	57,0 mm	63 mm	3,0 mm
DN 65	67,8 mm	75 mm	3,6 mm
DN 80	81,4 mm	90 mm	4,3 mm
DN 100	99,4 mm	110 mm	5,3 mm
DN 125	126,6 mm	140 mm	6,7 mm
DN 150	144,6 mm	160 mm	7,7 mm
DN 200	203,4 mm	225 mm	10,8 mm
Buizen volgens DIN 8062, serie 5 (nominale druk PN 16 bij 20°C watertemperatuur)
DN 80	76,6 mm	90 mm	6,7 mm
DN 100	93,6 mm	110 mm	8,2 mm
DN 125	119,2 mm	140 mm	10,4 mm
DN 150	136,2 mm	160 mm	11,9 mm
DN 200	191,6 mm	225 mm	16,7 mm

* Alle gegevens zonder garantie.
