Boordiameter fijne Schroefdraad

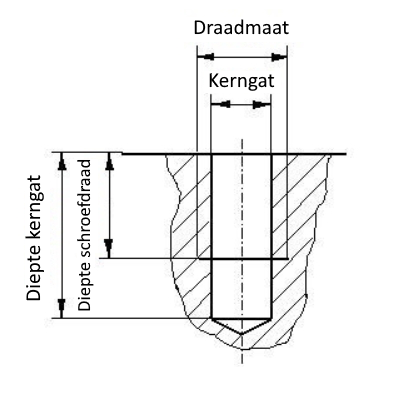

Een kerngat met schroefdraad is een gat waarin een inwendige draad wordt gesneden. Het kerngat moet altijd iets kleiner zijn dan de nominale diameter van de schroefdraad die je wilt
snijden.
Als vuistregel voor het kerngat geldt
Nominale draaddiameter - schroefdraadsteek = kerngatdiameter voor fijne draad.
Voorbeeld: kerngat vrije draad M3
3 mm - 0,25 mm = 2,75 mm (voorboren M3 fijne draad)
Voor de kerngatdiameter wordt onderscheid gemaakt tussen fijne draad en standaard draad. De tabel hier toont de kerngatdiameter voor metrische fijne draad.
Welke maat boor voor metrische fijne schroefdraad - tabel voorboren
|
Schroefdraadmaat voorboren |
Schroefdraad boordiameter (mm) |
Steek Vrije draad mm: |
|
M2 |
1,75 | 0,25 |
| M2.5 | 2,15 | 0,35 |
| M2.6 | 2,25 | 0,35 |
| M3 | 2,75 | 0,25 |
| M4 | 3,80 | 0,20 |
| M4 | 3,65 | 0,35 |
| M4 | 3,50 | 0,50 |
| M5 | 4,75 | 0,25 |
| M5 | 4,50 | 0,50 |
| M6 | 5,75 | 0,25 |
| M6 | 5,50 | 0,50 |
| M6 | 5,25 | 0,75 |
| M7 | 6,20 | 0,75 |
| M8 | 7,75 | 0,25 |
| M8 | 7,50 | 0,50 |
| M8 | 7,25 | 0,75 |
| M8 | 7,00 | 1,00 |
| M9 | 8,00 | 1,00 |
| M10 | 9,75 | 0,25 |
| M10 | 9,50 | 0,50 |
| M10 | 9,20 | 0,75 |
| M10 | 9,00 | 1,00 |
| M10 | 8,80 | 1,25 |
| M11 | 10,75 | 0,25 |
| M11 | 10,50 | 0,50 |
| M11 | 10,25 | 0,75 |
| M11 | 10,00 | 1,00 |
| M12 | 11,75 | 0,25 |
| M12 | 11,50 | 0,50 |
| M12 | 11,25 | 0,75 |
| M12 | 11,00 | 1,00 |
| M12 | 10,80 | 1,25 |
| M12 | 10,50 | 1,50 |
|
M13 |
12,75 | 0,25 |
|
M13 |
12,50 | 0,50 |
|
M13 |
12,25 | 0,75 |
|
M13 |
12,00 | 1,00 |
|
M13 |
11,50 | 1,50 |
|
M14 |
13,50 | 0,50 |
|
M14 |
13,25 | 0,75 |
|
M14 |
13,00 | 1,00 |
|
M14 |
12,80 | 1,25 |
|
M14 |
12,50 | 1,50 |
| M15 | 14,75 | 0,25 |
| M15 | 14,50 | 0,50 |
| M15 | 14,25 | 0,75 |
| M15 | 14,00 | 1,00 |
| M15 | 13,50 | 1,50 |
| M16 | 15,50 | 0,50 |
| M16 | 15,25 | 0,75 |
| M16 | 15,00 | 1,00 |
| M16 | 14,50 | 1,50 |
| M18 | 17,50 | 0,50 |
| M18 | 17,25 | 0,75 |
| M18 | 17,00 | 1,00 |
| M18 | 16,50 | 1,50 |
| M18 | 16,00 | 2,00 |
| M20 | 19,50 | 0,50 |
| M20 | 19,25 | 0,75 |
| M20 | 19,00 | 1,00 |
| M20 | 18,50 | 1,50 |
| M20 | 18,00 | 2,00 |
| M22 | 21,50 | 0,50 |
| M22 | 21,25 | 0,75 |
| M22 | 21,00 | 1,00 |
| M22 | 20,50 | 1,50 |
| M22 | 20,00 | 2,00 |
| M23 | 22,50 | 0,50 |
| M23 | 22,25 | 0,75 |
| M23 | 22,00 | 1,00 |
| M23 | 21,50 | 1,50 |
| M23 | 21,00 | 2,00 |
| M24 | 23,50 | 0,50 |
| M24 | 23,25 | 0,75 |
| M24 | 23,00 | 1,00 |
| M24 | 22,50 | 1,50 |
| M24 | 22,00 | 2,00 |
| M25 | 24,50 | 0,50 |
| M25 | 24,25 | 0,75 |
| M25 | 24,00 | 1,00 |
| M25 | 23,50 | 1,50 |
| M25 | 23,00 | 2,00 |
| M25 | 22,50 | 2,50 |
| M26 | 25,50 | 0,50 |
| M26 | 25,25 | 0,75 |
| M26 | 25,00 | 1,00 |
| M26 | 24,50 | 1,50 |
| M26 | 24,00 | 2,00 |
| M26 | 23,50 | 2,50 |
| M27 | 26,50 | 0,50 |
| M27 | 26,25 | 0,75 |
| M27 | 26,00 | 1,00 |
| M27 | 25,50 | 1,50 |
| M27 | 25,00 | 2,00 |
| M27 | 24,50 | 2,50 |
| M28 | 27,50 | 0,50 |
| M28 | 27,25 | 0,75 |
| M28 | 27,00 | 1,00 |
| M28 | 26,50 | 1,50 |
| M28 | 26,00 | 2,00 |
| M28 | 25,50 | 2,50 |
| M29 | 28,50 | 0,50 |
| M29 | 28,25 | 0,75 |
| M29 | 28,00 | 1,00 |
| M29 | 27,50 | 1,50 |
| M29 | 27,00 | 2,00 |
| M29 | 26,50 | 2,50 |
| M30 | 29,50 | 0,50 |
| M30 | 29,25 | 0,75 |
| M30 | 29,00 | 1,00 |
| M30 | 28,50 | 1,50 |
| M30 | 28,00 | 2,00 |
| M30 | 27,50 | 2,50 |
| M30 | 27,00 | 3,00 |
| M32 | 30,50 | 1,50 |
| M33 | 31,50 | 1,50 |
| M33 | 31,00 | 2,00 |
| M34 | 32,50 | 1,50 |
| M35 | 33,50 | 1,50 |
| M36 | 34,50 | 1,50 |
| M36 | 34,00 | 2,00 |
| M36 | 33,00 | 3,00 |
| M38 | 36,50 | 1,50 |
| M39 | 37,00 | 2,00 |
| M39 | 36,00 | 3,00 |
| M40 | 38,50 | 1,50 |
| M40 | 38,00 | 2,00 |
| M40 | 37,00 | 3,00 |
| M42 | 40,50 | 1,50 |
| M42 | 40,00 | 2,00 |
| M42 | 39,00 | 3,00 |
| M45 | 43,50 | 1,50 |
| M45 | 43,00 | 2,00 |
| M45 | 42,00 | 3,00 |
| M48 | 46,50 | 1,50 |
| M48 | 46,00 | 2,00 |
| M48 | 45,00 | 3,00 |
| M50 | 48,50 | 1,50 |
| M50 | 48,00 | 2,00 |
| M52 | 50,50 | 1,50 |
* Alle gegevens zonder garantie.
